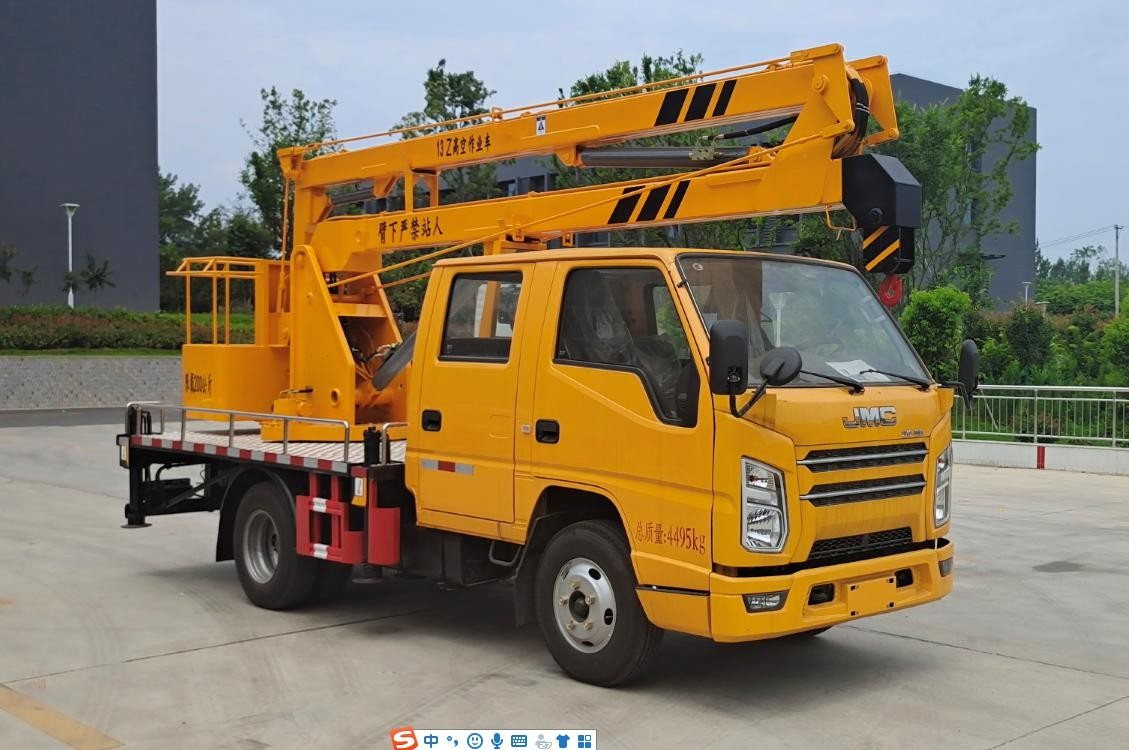

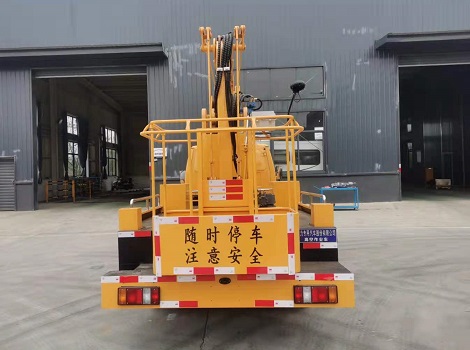

雙排折臂藍牌13米高空作業車
所屬型號 折臂式高空作業車
聯系人：季經理
手機：15826782520
微信：15826782520
地址：湖北省隨州市南郊程力汽車工業園
優惠活動：5千－5萬
PRODUCTS TITLE
底盤配置：
JX4D30B6H 功率 85KW115 馬力/雙排駕駛室，2800 軸距，7.00 鋼絲胎，油剎， 五檔箱， 前橋 2 噸，后橋 3.5 噸，帶方向助力，帶排氣制動，原廠 ABS，原廠空調，多功能方向盤。
專用性能：
液壓 360 度全回轉，三節折疊臂，單液壓舉升缸，帶雙向平衡閥，帶電控操作舉升臂， 四支液壓油缸可調式支腿帶雙向液壓鎖（支腿操作為手動操作，可單獨**），上下二套操作臺，帶 1 噸吊鉤，**作業高度 13米，**作業半徑
5.6 米，**起吊重量 1 噸。
設備結構緊湊，堅固耐用，操作方便可靠。獨特的全回轉三節臂液壓操控系統設計使工作人員操作更平穩，能更安全的將工作人員送到作業位置，進行維修, 安裝,清洗,攝影,造船,化工,電力搶修,剪枝,更換路燈及其他工程高空作業搶修！
主要特點：
1、臂架和支腿均采用低合金 Q345 型材，四周無焊縫，外形美觀，受力大，強度高；
2、H 型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；
3、回轉機構采用可調節式，方便調節；
4、轉臺雙向 360°回轉，采用了**的渦輪蝸桿式減速機構（具有自潤滑和自鎖功能），后期維護也可方便的通過調整螺栓位置輕松達到效果；
5、上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；
6、下車與上車互鎖，操作安全、可靠；
7、上車操作通過節流閥實現無極調速；
8、吊籃采用外置拉桿機械式調平，更加穩定和可靠
9、轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油；
1、高空作業車工作用途作業工況圖
通過工作臂的折疊、變幅、回轉將作業人員和作業工具送到指定的高空作業位置進行高空作業。
供貨方應使用**頒布執行的**標準、行業標準，在用戶方同意時可以使用其他性能更高的標準。行業標準中已對產品質量做出規定的條款，供貨方所提供的產品性能應達到**標準。當以上標準中的條款與本技術條件發生偏差時，應以本技術條件為準。
引用有以下標準：
1） GB/T9465《高空作業車》
2） GB3766 《液壓系統通用技術條件》
3） GB7258《機動車運行安全技術條件》
4） GB1589 《汽車外廓尺寸載荷及質量限值》
5） GB4785 《汽車及掛車外部照明和光信號裝置的安裝規定》
6） GB11567.1.2 《汽車和掛車側面及后下部防護的要求》
7） QC/T252 《專用汽車定型試驗規程》
8） JB/ZQ3011 工程機械焊接通用技術條件
9） JG5099 《高空作業機械安全規則》
10） CCAP-C11-01-2014 《強制形產品認證實施細則 汽車》
1)海拔高度： ≤5000 米
2)環境溫度： -35℃ ～ +40℃
3)相對濕度： ≤95%（25℃）
4) 抗震能力： 地面水平加速度 0.3g
地面垂直加速度 0.15g 同時作用持續三個正弦波安全系數 1.67
5) **日溫差： 15℃
6) 日照強度(風速 0.5m/s 時)：0.1W/cm2 7)**風速： ≤ 10.7m/s1）
上裝基本 | 臂架 | 臂架形式 | 三節折臂 |
材料 | 型材Q345B/4mm | ||
臂架截面 | 四邊形 | ||
起伏角度 | 0°-70°(相對水平面) | ||
作業工況 | **作業高度 | 13m | |
**作業高度時 作業幅度 | 3m | ||
**作業幅度 | 6.2m |
配 置 | **作業幅度時 作業高度 | 8.6m | |
回轉 | 雙向 360°連續回轉 |
吊臂 | **起吊質量 | 1000Kg | |||
**起吊高度 | 6.8m | ||||
吊鉤 | 1T | ||||
支腿 | 支腿型式 | 前后H 型 | |||
支腿材料 | 型材Q345B/5mm | ||||
支腿跨距 | 縱向：3240，橫向：3180 | ||||
液壓鎖 | 四個支腿都帶雙向液壓鎖 | ||||
后支腿頻閃燈 | 黃色；兩只 | ||||
車廂 | 材料 | 優質碳鋼及型材，鋪 3 ㎜防滑花紋鋼板 | |||
工具箱 | 1200*400*500；模具沖壓門，帶不銹鋼門鎖 | ||||
圍欄 | Φ20 不銹鋼管 | ||||
踏步 | 駕駛室側帶上下踏步 | ||||
側、后防護 | 優質碳鋼冷彎型材；強度高 | ||||
輪罩 | 注塑模具成型，美觀，強度高 | ||||
轉臺 | 立臂 | 低合金鋼板拼焊組成 | |||
回轉支承 | 單排四點接觸球式帶外齒，QWD730.20 | ||||
減速機 | 渦輪蝸桿式，CW-28 | ||||
馬達 | BMP-50 | ||||
吊籃 | 額定載荷 | ≤200Kg | |||
尺寸 | 長X 寬X 高：1080X620X1150 | ||||
調平形式 | 外置拉桿機械調平 | ||||
保險帶 | 一副 | ||||
調平裝置 | 機械調平，拉桿外置 | ||||
液壓系統 | 液壓油箱 | 65L；帶液位表 | |||
齒輪泵 | 定量泵，流量 25ml/r | ||||
工作壓力 | 帶壓力表；16MPa | ||||
液壓閥組 | 集成電磁閥組 | ||||
油缸 | 11 只；帶雙向平衡閥或液壓鎖進行鎖止，保證安 全 | ||||
操作系統 | 支腿 | 手動操作，各支腿可單獨可調，上下車互鎖 | |||
操作方式 | 手動和電動結合 | ||||
臂架動作 | 轉臺和吊籃電動雙位操作 | ||||
發動機啟動、熄 火 | 轉臺和吊籃雙位操作 | ||||
| 專用功能說明 |

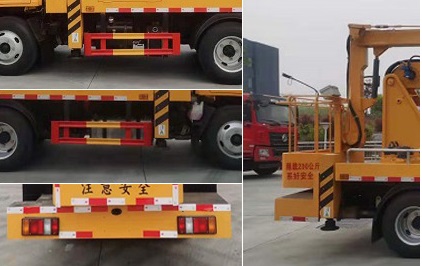

| 該車用途為搶修電力、通訊、路燈等高空作業,主要裝置為作業臂,升降平臺.側面防護材料: Q23**碳鋼,連接方式:焊接連接,后下部防護裝置為裙邊結構,離地高度:470mm.該車前伸290mm,后伸250mm.ABS系統型號:APG3550500A,ABS系統生產廠家:浙江亞太機電股份有限公司.隨底盤選裝駕駛室.選裝不同后尾燈樣式. |
