底盤配置：

采用江鈴凱銳單排駕駛室，型號為JX1083TK26，JX4D306H 型 150 馬力柴油發動機，帶原廠空調及方向助力。7.50 鋼絲胎，油剎，五檔箱。

上裝配制：

作業高度 26 米，上裝部分顏色按照公告為工程黃，整車帶四個液壓伸縮支腿（上下伸縮和水平伸縮），共八條油缸，支腿為前 V 后H 型，應急泵， 斗帶 360 度旋轉，無線遙控，其它按廠內標準配制。

三、高空作業車介紹及性能特點：

1. 功能介紹：

程力威牌直臂高空作業車作業高度有 12 米、14 米、16 米、18 米、20 米、21 米、22 米、28 米、29 米，使用全伸縮式工作臂，支腿跨距大，穩定性好，可同時或單獨操作，安全可靠，結構緊湊，操作方便。具有較快的升降速度，工作效率高。具有靈活性，在緊密的高樓中也可以靈活作業，是高空作業車的佼佼者，**著行業新的潮流。

廣泛適用于市政、電力、路燈、廣告、通訊、攝影、園林、造船、**、碼頭、機場港口、搶險救援、大型工礦企業等行業的安裝維修及登高作業。

2. 產品概述：

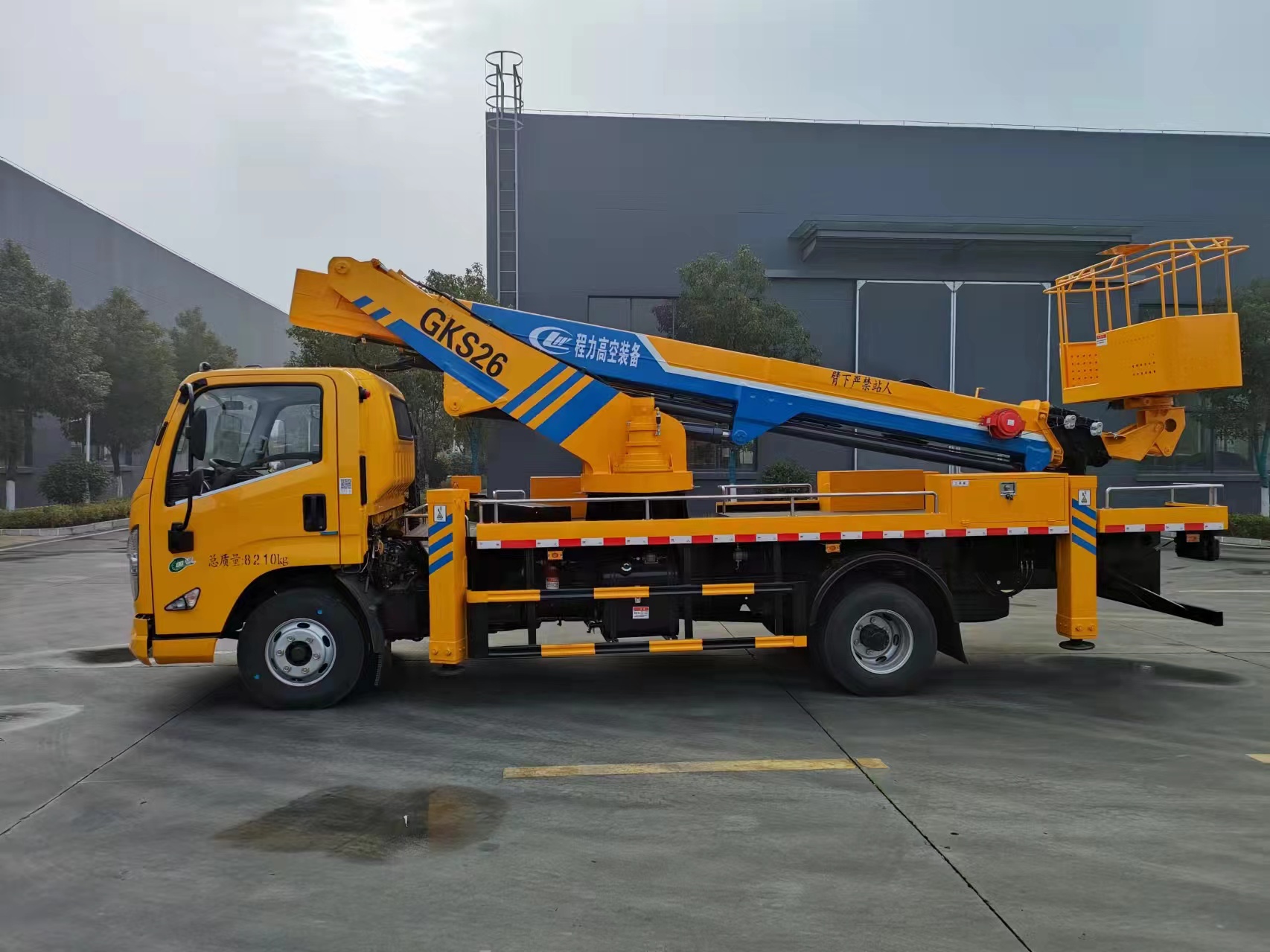

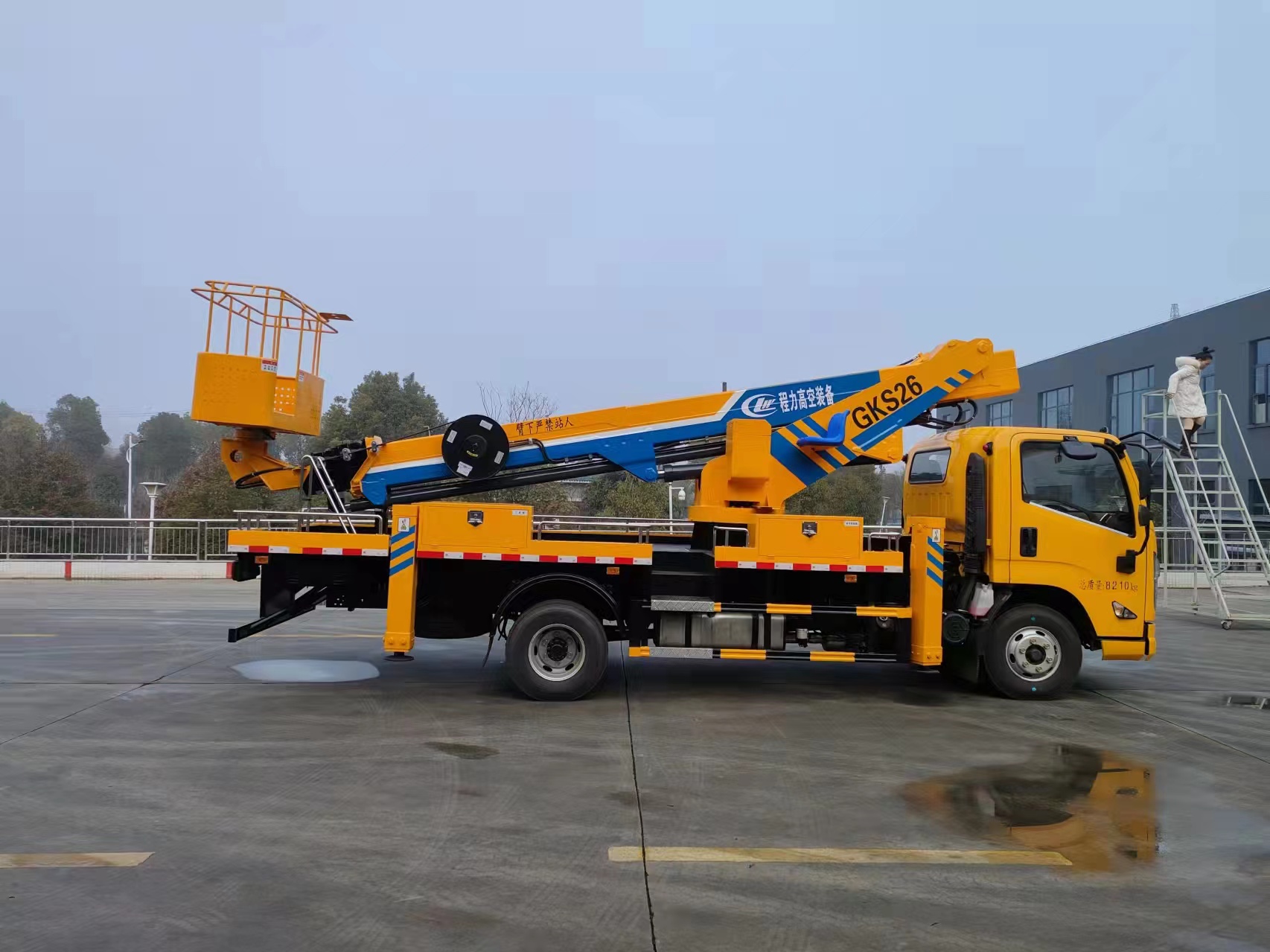

1、 江鈴凱銳型 26 米高空作業車采用伸縮式直臂結構，作業臂為 4 節伸縮式，轉臺可操

作，也可遙控器操作，可 360 度回轉，四液壓支腿，工作斗**承重 200 公斤，不銹鋼圍板、花紋防滑走臺板。

2、 工作斗采用機械自平衡設計，其作用是工作時工作斗始終處于平衡狀態。小臂**伸展角度達 80°，以便調整到**作業位置。

3、 夜間作業燈，操作臺上可根據客戶作業環境選裝操作照明燈，讓夜間作業更安全。

4、 電腦**，自動限幅，危險工作報**，安全性能**。下車有顯示器，實時顯示整車作業工況。

5、 六邊形工作臂增加強度，同步伸縮，結構緊湊，作業效率高，作業范圍大。伸縮油缸外置，鏈條伸縮機構，更容易觀察故障點，方便維修。

6、 支腿采用前 V、后 H 型結構，受力面更大、穩定性更高；能防止車大梁變形或斷裂。支腿單獨可調，可根據作業地面環境，單獨調節每個支腿，即使地面凹凸不平，也能使整車調整到平穩狀態，所有支腿裝有支腿報閃燈，用于作業時支腿示廓、發出光報**信號。

7、 四個垂直支腿油缸和上臂、下臂、小臂油缸都裝有雙向液壓鎖，其作用是油缸到達所需位置后，將油缸鎖住不動，以防造成事故。工作臂上裝有雙向平衡閥，使工作臂運行更平穩。

8、 車輛配制雙向液壓鎖、雙向帶鎖平衡閥、液流閥、液壓油缸、發動機啟停應急泵、操作系統及其**電腦等主要部件均采用國內知名品牌，核心部件采用進口件。換向平

穩，操作靈活方便；支腿與工作臂互鎖，安全可靠，防止誤操作。

四、GK22S 26 米伸縮式高空作業車特點及優勢A.整車結構緊湊，外形尺寸短，行駛方便、轉向靈活。 B.整車采用全電控系統，多項安全保護功能

1、每個支腿均有軟腿支地保護功能（選配）。

2、支腿鎖定，當臂架工作時，支腿是不允許操作的（限制動作）。

3、工作幅度（工作半徑）自動限制，**工作幅度為 12 米。

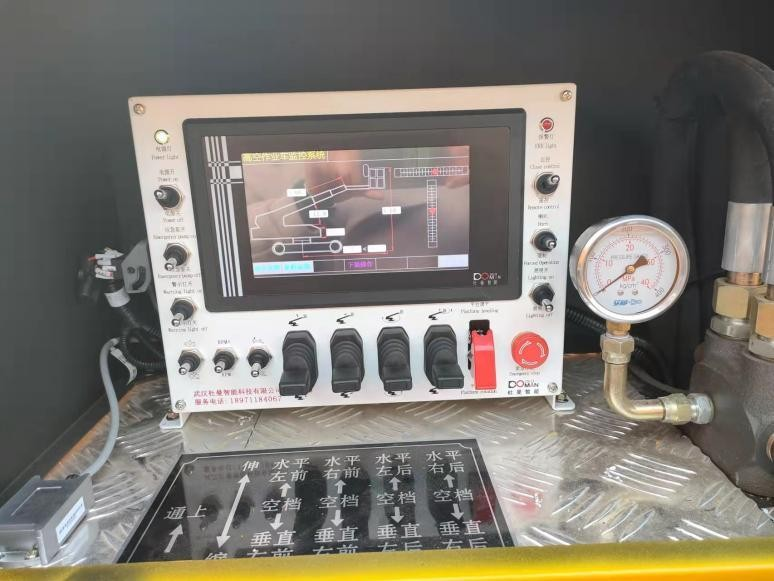

4、車身配置大屏幕顯示器，可顯示臂長、工作高度、工作幅度、傾斜角度。

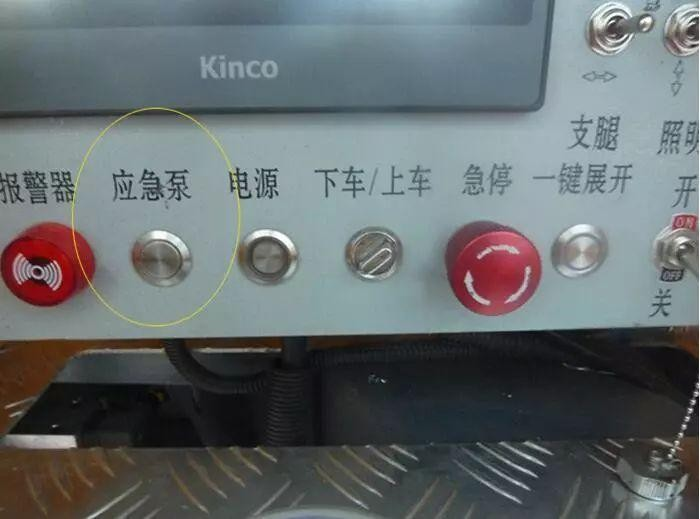

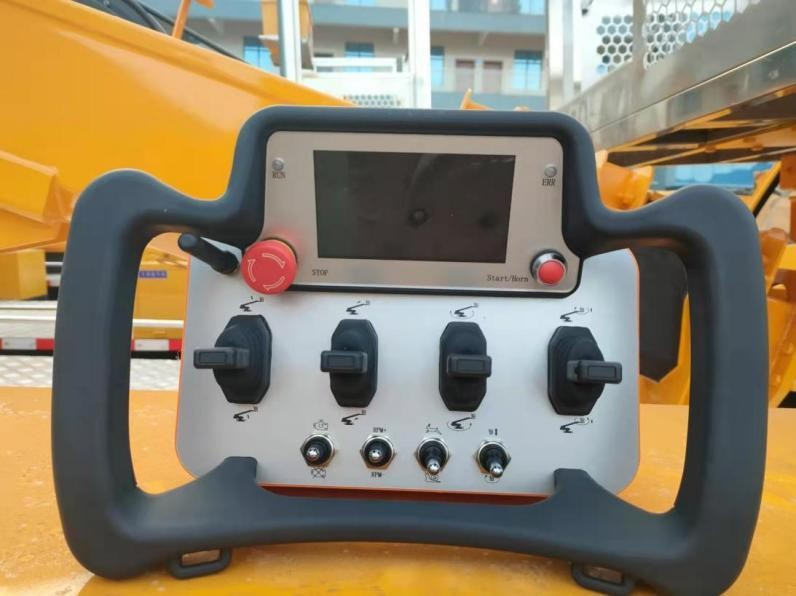

5、配備無線遙控器,操作臂架上下車有保護。6、應急泵工作.如果發動機故障,可以使整體臂架收回來。五、隨車附件明細：

1、載貨汽車說明書一冊。

2、汽車底盤合格證一份。

3、高空作業車說明書一本。

4、載貨汽車保修。

5、載重汽車隨車工具。
